Absorpcyjne pompy ciepła zasilane gazem stanowią podstawowe źródło ciepła. Ich efektywność sięga aż 165%.

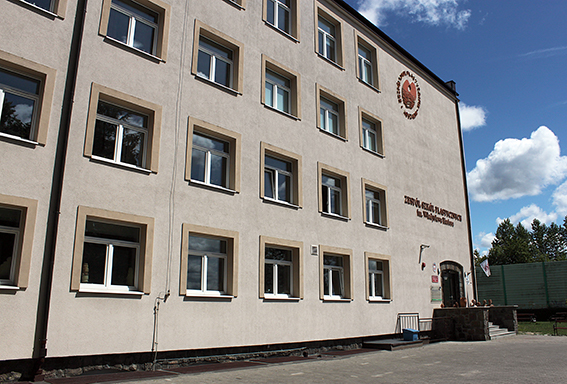

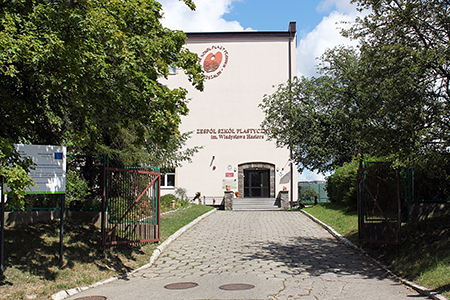

Termomodernizacja budynku szkolnego polegała m.in. na wymianie źródła ciepła. Istniejącą kotłownię gazową zastąpiono urządzeniami Robur.

Zastosowano zestaw 3 absorpcyjnych pomp ciepła zasilanych gazem w wersji wyciszonej oraz link 3 kondensacyjnych kotłów gazowych w układzie 4-rurowym.

Przygotowanie ciepłej wody użytkowej realizowane jest za pomocą jednego kotła wydzielonego z zestawu. Jego praca regulowana jest przez zawór trójdrogowy. Gdy realizowany ma być podgrzew lub przegrzew ciepłej wody użytkowej zawór przełącza się i wodny roztwór glikolu kierowany jest bezpośrednio na wężownicę (o powierzchni 5 m2) w zasobniku c.w.u. (o pojemności 500 l).

W pozostałym czasie kocioł pracuje tak jak pozostałe urządzenia na potrzeby centralnego ogrzewania i wentylacji. Wszystkie urządzenia Robur podpięte są do wspólnego kolektora zbiorczego. Za kolektorem roztwór glikolu kierowany jest na wymiennik ciepła i stamtąd gorąca woda do dwóch zbiorników buforowych o pojemności 1000l każdy. Pompami ciepła oraz zestawem kotłów zarządza panel DDC, natomiast układem steruje automatyka podstawowa Gazuno.

Eksploatacja
Eksploatacja

niskie koszty eksploatacji oraz redukcja emisji substancji do otoczenia

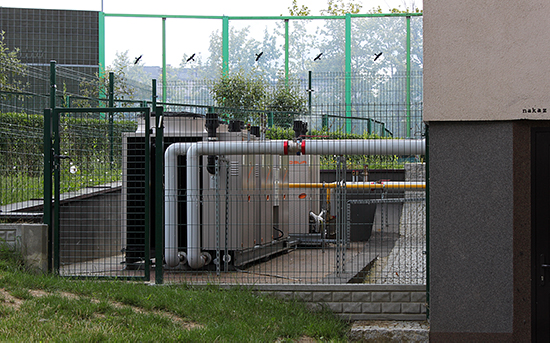

Montaż zewnętrzny
Montaż zewnętrzny

zredukowanie wielkości pomieszczenia technicznego



Zastosowane rozwiązania

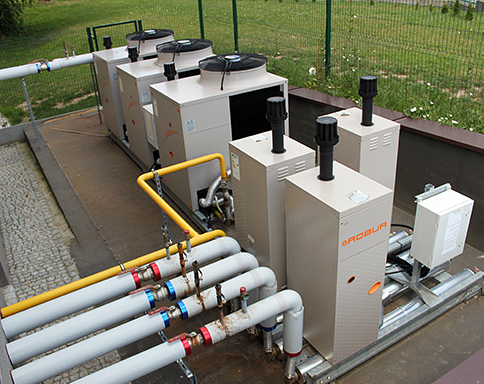

Zestaw RTA 00-399 HT S1 CW składający się z 3 absorpcyjnych pomp ciepła  zasilanych gazem GAHP-A HT S1 typu powietrze/woda. Zestaw RTY 00-360 CW składający się z 3 kondensacyjnych kotłów gazowych AY do montażu zewnętrznego.


Zobacz jakie urządzenia
wykorzystaliśmy w tym
projekcie

GAHP-A

Absorpcyjna pompa ciepła typu powietrze/woda zasilana gazem
zobacz specyfikację

AY

Kondensacyjny kocioł gazowy
zobacz specyfikację

APG

Automatyka Podstawowa Gazuno
zobacz specyfikację

Porównano system z absorpcyjnymi pompami ciepła zasilanymi gazem do systemu z konwencjonalną kotłownią gazową i zauważono, że jest on bardziej opłacalny dla inwestora.
